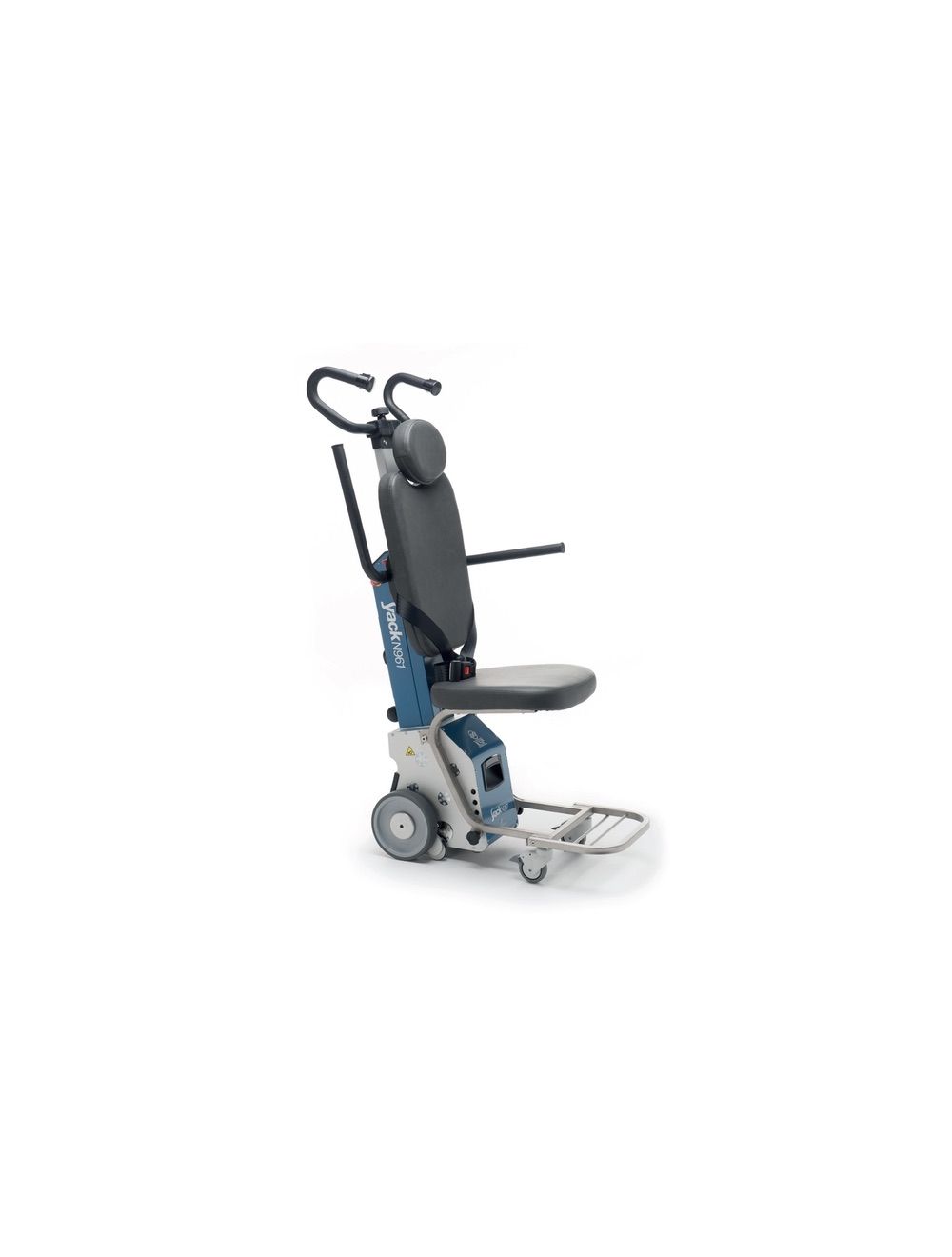

Montascale mobile a ruote yack, portata 130 kg

I montascale a ruote Yack sono indicati per soggetti non deambulanti che necessitano di superare rampe di scale in edi ci non provvisti di idonee attrezzature; sono pertanto idonei al superamento delle barriere architettoniche.

Sono costituiti da una struttura metallica che si muove sulla scala attraverso un sistema traslante a puntone, e attraverso una coppia di ruote in caso di spostamenti in piano.

Sono dotati di un timone per la guida e l’ancoraggio di una vasta gamma di carrozzine.

I pulsanti di comando sono disposti ergonomicamente sul timone.

La movimentazione è affidata ad un motore elettrico gestito da una centralina elettronica che assicura un costante monitoraggio sulla funzionalità della macchina garantendo una gestione ottimale delle prestazioni.

L’alimentazione è a batteria ricaricabile estraibile, quindi intercambiabile, la carica residua è monitorata sul pannello di comando.

Le macchine sono facilmente trasportabili poiché lo sganciamento del timone ne riduce l’ingombro e il peso favorendone la manovrabilità.

Il telaio portante del corpo macchina è realizzato in alluminio di alto spessore e trattato con processo di anodizzazione, mentre il timone è realizzato da un doppio profilato di acciaio verniciato.

I cover sono realizzati in acciaio verniciato.

...lungo gli scoscesi e faticosi sentieri dell’Himalaya, lo Yack è l’unico animale che riesce a trasportare pesi e persone oltre i 2000 mt., è un compagno indispensabile per gli abitanti di quelle zone che a lui si af dano quando i percorsi diventano davvero difficili.

Proprio come l’animale da cui prende il nome, il montascale Yack fa della sua capacità di superare gli ostacoli una “missione” e si pone l’ambizioso obiettivo di riuscire a caricare e trasportare un numero sempre maggiore di carrozzine pur di rendere più accessibili, praticabili e agevoli i percorsi di ogni giorno.

Il display sul pannello di comando ne consente il monitoraggio per garantire la sicurezza durante il suo funzionamento.

I messaggi nel display interattivo guidano l’operatore e lo assistono per garantire un corretto utilizzo del mezzo in sicurezza.

Al momento dell’accensione il display visualizza lo stato di carica della batteria, il livello di inclinazione e la velocità di salita e discesa.

Gli Yack sono stati dotati di pulsante di emergenza, l’intervento del tasto di sicurezza rende la macchina elettricamente isolata; la riattivazione della stessa viene guidata da messaggi sul display.

• Segnalazione basso livello batteria.

• Carico eccessivo.

• Assorbimento motore non corretto.

• Anomalie nel funzionamento della scheda elettronica.

• Anomalie nel funzionamento del freno.

• Eccessiva inclinazione della macchina durante l’utilizzo.

• Stand by con allarme acustico ogni 30 secondi.

• Portata 130 kg.

• Nuova elettronica che caratterizza la macchina migliorandone affidabilità e prestazioni.

• Display multifunzione sul pannello comandi con autodiagnostica integrata e informazioni costanti all’utente per una guida assistita.

• Pulsante di emergenza.

• Cintura di sicurezza.

• Dotato di poltroncina imbottita con braccioli ribaltabili e poggiatesta regolabile in altezza.

• Pedana poggiapiedi ribaltabile.

• Manubrio ripiegabile che consente l’alloggiamento in spazi angusti.

• Volantino ergonomico a vite per ancoraggio timone.

• Freni automatici di fine scalino. Un sicuro sistema meccanico consente allo YACK di frenare automaticamente al termine della pedata dello scalino

• Braccioni reclinabili.

• Le ruote proiettanti con freno consentono lo spostamente del mezzo in piano.

• Timone regolabile per ottenere la posizione ottimale di conduzione del mezzo sulla scala. Il timone dello YACK termina con un manubrio ergonomico che ne agevola ulteriormente il controllo.

• Carica batteria elettronico esterno. Possibilità di carica a batteria inserita o estratta. Tale sistema consente la gestione di un pacco batteria supplementare.

• Chiave magnetica di accensione / spegnimento. In caso di non utilizzo prolungato si attiva la funzione di Sleep-mode (stand by) segnalato da un allarme acustico. L’estrazione rapida della chiave consente l’immediato arresto di emergenza della macchina in movimento.

• È dotato di doppi comandi di azionamento, in modo di facilitarne l’utilizzo da parte dell’operatore.

• L’elettronica di bordo controlla il funzionamento del dispositivo impedendone il funzionamento nel caso in cui le condizioni di utilizzo non siano ottimali per la sicurezza come una carica residua insufficiente o se il carico a bordo superi la portata massima consentita. Grazie ad un display multifunzione appositamente studiato, risulta estremamente semplice impostare una delle 4 velocità previste, selezionare la modalità di funzionamente tra modo singolo e modo continuo e monitorare la carica residua della batteria

Peso corpo macchina / Base weight 22 kg

Peso timone / tiller weight 7.5 kg

Peso seggiolino con pediera / Weight seat with footrest 4.5 kg

Peso schienale / Backrest weight 3.5 kg

Peso batterie / Weight battery 4.5 kg

Peso totale / Device weight 42 kg

Profondità corpo macchina (pedana chiusa) / Depth device (closed footrest) 570 mm

Larghezza / Width 510 mm

Altezza minima timone abbassato / Minimum height with lowered tiller 1180 mm

Altezza massima timone alzato / Maximum height raised tiller 1600 mm

Spazio min. manovra / Min. manoeuvre space 700x700 mm

Carico Massimo / Maximum Load 130 kg

Autonomia (gradini) / Operating range (steps) 500

Altezza massima gradino / Max height step 210 mm

Pedata minima gradino / Min. tread step 120 mm

Pendenza di utilizzo del timone / Using slope step 20° ÷ 40°

Motore / Motor CC 220 W

Batteria / Battery 2 x 12 V 5 Ah

Tensione di funzionamento / Motor voltage 24 V

Fusibile / Fuse 20 A

Temperatura di utilizzo / Operating temperature -10°C ÷ +50°C

Rumore / Noise <80 db

Vibrazioni mano-braccio / Hand-arm vibrations 2.5 m/sec2

Vibrazioni corpo intero / Entire body vibrations 1 m/sec2

Tensione di ricarica / Recharge voltage 110 V - 230 V

Caricabatterie / Battery-charge esterno / external

Tensione di ingresso / Enter voltage 220 V

Tensione di uscita / Exit voltage 24 V

Potenza assorbita in fase di ricarica / Power absorbed durin battery charging 50 W

Autonomia in riserva / Operating range in reserve mode 20 gradini / steps

Velocità max. (gradini/minuto) / Max speed (step/minute) 12
