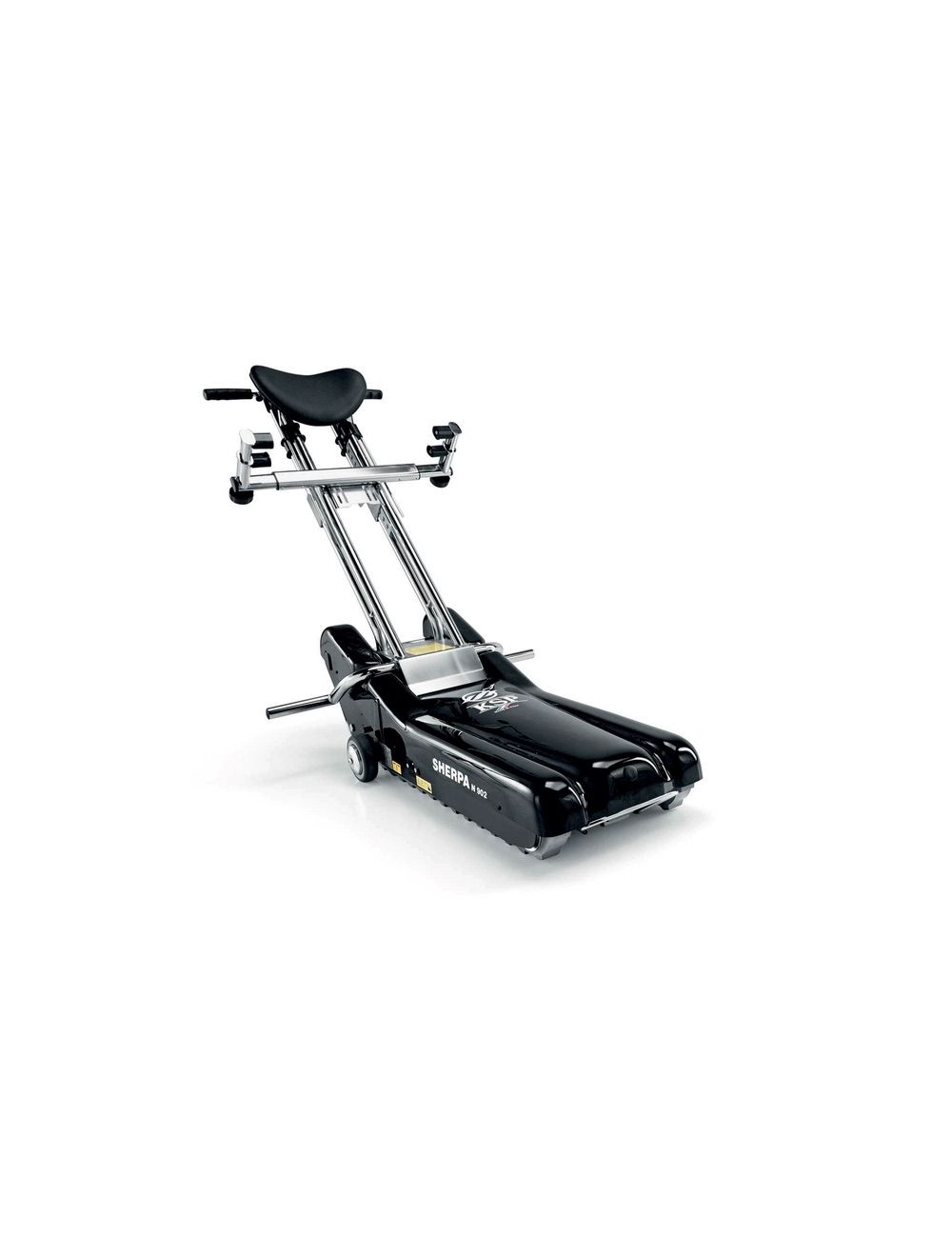

Sherpa, montascale mobile a cingoli, portata 130 kg

I montascale a cingoli Sherpa sono indicati per soggetti non deambulanti che necessitano di superare rampe di scale in edifici non provvisti di idonee attrezzature; sono pertanto idonei al superamento delle barriere architettoniche.

Sono costituiti da una struttura metallica che si muove su cingoli di gomma, dotata di un timone per la guida e l’ancoraggio di una vasta gamma di carrozzine.

I pulsanti di comando e di emergenza sono disposti ergonomicamente sul timone.

La movimentazione è affidata ad un motore elettrico gestito da una centralina elettronica che consente partenze ed arresti soft e conferisce un elevato comfort di marcia.

L’alimentazione è a batteria e la carica residua è monitorata sul pannello di comando.

I cingolati consentono manovre di avanzamento e retromarcia, mentre nei cambi di direzione interviene una coppia di ruote di manovra la cui fuoriuscita è automatica.

Le macchine sono facilmente trasportabili poiché lo sganciamento del timone ne riduce l’ingombro e il peso favorendone la manovrabilità.

La movimentazione del corpo macchina è attuata attraverso un pulsante posto nel pannello di comando sul retro.

Il telaio portante delle strutture è realizzato in acciaio elettrosaldato e trattato con processo di cataforesi, mentre i timoni sono costituiti da tralicci in tubi di acciaio cromato.

I cover in polistirolo termoformato antiurto rifiniscono i prodotti con un design raffinato e moderno.

L’altezza estremamente contenuta delle macchine rende più agevole l’inserimento dei vari tipi di carrozzina. ...un’affidabilità che arriva da lontano... Il nome scelto per la linea dei montascale proviene dalle montagne del Nepal dove vivono appunto gli Sherpa, un popolo che fonda la propria cultura nel rispetto della dignità dell’uomo.

La grande resistenza alla fatica, il loro carattere socievole uniti alla congenita capacità di adattamento alle grandi altezze ha reso questi individui dei perfetti “portatori di alta quota” e compagni indispensabili nelle prime spedizioni alpinistiche, capaci di trasportare i carichi più pesanti e mettere in sicurezza i percorsi consentendo agli alpinisti di raggiungere le vette... e sono proprio queste le caratteristiche che contraddistinguono i montascale Sherpa che hanno l’obiettivo di diventare un fedele ed affidabile compagno di viaggio.

Portata 130 kg.

• Nuova elettronica che caratterizza la macchina rendendola ancora più affidabile con prestazioni migliori.

• Comfort estremo di marcia con arresti e partenze soft.

• Led multifunzione posizionato sul pannello comandi del timone, fornisce all’utente un sitema di autodiagnosi integrato e lo stato di carica della batteria.

• Pulsante di arresto di emergenza.

• Cintura di sicurezza.

• Bracci di appoggio per fissaggio carrozzina richiudibili .

• Poggiatesta regolabile ed estendibile.

• Barra di aggancio carrozzina regolabile in altezza e larghezza con morsetti di serraggio snodati.

• Caricabatterie esterno (versione standard).

• Ruote di manovra autobilanciate per un immediato utilizzo in piano.

• Dispositivo manuale per la movimentazione di emergenza.

• Azionamento tramite motoriduttore irreversibile e controllo elettronico con funzionalità di soft start e stop.

• Sistema autobloccante automatico del mezzo in caso di emergenza o interruzione di alimentazione.

• Pendenza massima superabile: 70% pari a 35°.

• Alimentazione: 24 VDC a controllo elettronico.

• Silenziosità di marcia: eliminazione dei rumori di tipo “clamp” alla partenza e all’arresto (assenza teleruttori).

• Comfort di marcia: partenze ed arresti soft, assenza di vibrazioni.

• Sicurezza: l’adozione di accorgimenti elettronici e meccanici garantiscono un elevato livello di sicurezza generale.

• Manutenzione: le parti soggette ad usura sono di facile sostituzione grazie all’agevole accesso e alla connettorizzazione dell’impianto elettrico.

• Design: moderno e funzionale.

• Qualità: gli standard di controllo applicati al processo produttivo garantiscono una elevata qualità del prodotto.

• Motore con trasmissione meccanica di tipo “irreversibile”.

• Completa protezione degli organi in movimento per evitare l’intrusione di corpi estranei.

• Dispositivo controllo presenza cavo di alimentazione con inibizione del funzionamento.

• Sistema aggancio timone dotato di bloccaggio di sicurezza.

• Riduzione delle emissioni elettromagnetiche.

• Pulsante di emergenza per l’inibizione totale delle funzioni.

• Dispositivo manuale per la movimentazione del mezzo in caso di guasto (tranne N956 / N959 / N959R / N959TM).

• Struttura priva di aperture per la protezione dell’acqua e polvere come richiesto dalle norme vigenti.

Peso dispositivo / Device weight 48 Kg.

Peso timone / Tiller weight 9 Kg.

Carico massimo consentito / Maximum load 130 Kg.

Altezza massima gradino / Max height step 23 cm.

Larghezza scala minima / Minimum stairs width 80 cm.

Spazio minimo di manovra Minimum manoeuvring space 97 x 97 cm.

Basculamento timone / Tilting tiller Manuale / Manual

Comandi di sicurezza e di blocco / Safety and block controlls Collocati a bordo maccina / Placed on-board machine

Braccetti di appoggio ruota carrozzina / Lower support-arms for wheelchair Richiudibile / Folding

Spostamento sul piano / Moving on the floor "Sistema automatico a 4 ruote autobilanciate / Manual system with 4-wheel self-balancing"

Potenza motore / Power motor W 220

Tensione di alimentazione / Motor voltage V 24

Tensione di ricarica / Recharge voltage V 110 - 230

Velocità / Speed (mt. / min.) 5,5

Autonomia / Operating range (Piani / Floors) 4 5

Autonomia in riserva (piani) / Operating range in reserve mode (floors) 5

Potenza assorbita in fase di ricarica / Power consumption during recharge W 75

Giri motore / Motor turns R.p.m. 925

Temperatura di uso e stoccaggio / Operating and storage temperature C° -10 +50
